隨著工程塑料、高性能涂料、新能源汽車、電子電器以及建筑節能材料的快速發展，產品加工溫度不斷提高，對顏料耐熱性能提出了更高要求。對于塑料、粉末涂料、工業油墨及陶瓷等行業而言，顏料不僅要提供穩定的顏色表現，還需要在高溫加工過程中保持良好的化學穩定性，避免出現變色、降解、遷移及著色力下降等問題。

然而，耐熱性能只是高耐溫顏料選型中的一個因素。實際應用中，還需要綜合考慮耐候性、耐光性、分散性能、加工工藝、環保法規以及成本控制等多個方面。不同行業、不同樹脂體系甚至不同加工設備，對顏料的要求都存在明顯差異。

本文將從高耐溫顏料的基本概念、熱穩定機理、主要類別以及行業應用等多個角度進行分析，并結合不同材料的加工特點，總結實際選型過程中需要關注的關鍵因素，為塑料、涂料、油墨等行業提供具有參考價值的選型思路。

一、什么是高耐溫顏料？

高耐溫顏料通常是指在較高加工溫度或長期使用溫度下，仍能夠保持顏色穩定、化學結構穩定以及著色性能穩定的一類顏料。

這里所說的"耐熱"，并不是指顏料不會燃燒，而是指顏料在規定溫度和規定時間內，其顏色變化控制在允許范圍內。例如，同一種顏料在200℃保持5分鐘與300℃保持30分鐘，其顏色穩定性可能完全不同，因此評價耐熱性能時必須同時考慮溫度和受熱時間。

隨著塑料加工技術的發展，不同材料的加工溫度不斷提高，高耐溫顏料已經成為工程塑料、汽車零部件、高端粉末涂料以及電子材料的重要組成部分。

通常可根據加工溫度將高耐溫應用劃分為以下幾個等級。

需要注意的是，加工溫度越高，并不意味著一定需要最高等級顏料，還需要結合制品顏色、使用環境以及成本綜合考慮。

二、高溫為什么會導致顏料變色？

很多企業在實際生產過程中都會遇到這樣的問題：實驗室配色正常，而注塑后顏色卻明顯發暗；同一配方在PE中沒有問題，換成PA卻發生明顯色差；粉末涂料固化后顏色偏黃，這些現象很多都與顏料耐熱性能有關。

顏料在高溫下發生顏色變化，主要有以下幾種原因。

1. 首先是顏料本身發生熱分解。
   對于多數有機顏料而言，其顏色來源于復雜的共軛分子結構。當加工溫度超過顏料耐熱極限后，部分化學鍵開始斷裂，發色團受到破壞，顏色便會發生變化。這也是普通偶氮顏料耐熱性能普遍低于高性能有機顏料的重要原因。

2. 其次是晶體結構發生變化。
   部分無機顏料雖然不會發生分解，但在高溫條件下可能出現晶型轉變。例如氧化鐵黃受熱后逐漸失去結晶水，顏色由黃色逐漸轉變為紅色；某些未經穩定處理的顏料在持續高溫下也可能發生晶粒長大，從而影響顏色和著色力。

3. 第三是樹脂體系對顏料的影響。
   實際加工過程中，樹脂本身同樣可能發生黃變、氧化或降解。例如PC、PA等工程塑料加工溫度較高，若加工條件控制不當，即使顏料本身耐熱性能良好，也可能因樹脂變色而影響最終顏色。因此，顏料耐熱性能并不能完全代表制品最終的耐熱表現。

4. 此外，顏料與助劑之間也可能產生相互作用。
   抗氧劑、潤滑劑、阻燃劑以及部分金屬離子都有可能改變顏料在高溫下的穩定性，因此實際配方仍需通過試樣驗證。

三、高耐溫顏料主要有哪些類型？

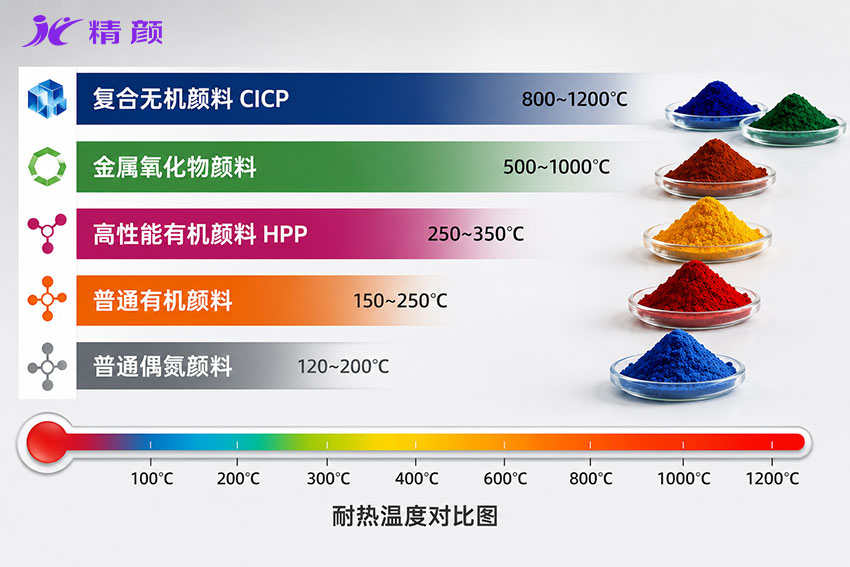

目前工業應用中的高耐溫顏料大致可以分為三大類：復合無機顏料（CICP）、金屬氧化物顏料以及高性能有機顏料（HPP）。三類產品在耐熱性能、顏色鮮艷度、耐候性和成本方面各有特點。

1、復合無機顏料（CICP）

復合無機顏料通常采用高溫固相反應制備，形成穩定的尖晶石型或金紅石型晶體結構，因此具有目前顏料中最優異的耐熱性能。

除耐高溫外，其耐候性、耐光性、耐化學品性能也十分突出，長期戶外使用仍能保持穩定顏色，因此廣泛應用于建筑外墻、工業設備、汽車零部件以及工程塑料等領域。

代表產品包括鈦鎳黃、鈷藍、鈷綠、鐵鉻黑、銅鉻黑、錳鐵黑等。

雖然價格相對較高，但對于高端工程塑料及長期戶外產品而言，其綜合性能優勢十分明顯。

2、金屬氧化物顏料

金屬氧化物顏料是工業領域應用歷史最長、用量最大的無機顏料之一。

相比復合無機顏料，其顏色種類較少，但成本更低，耐熱性能依然十分優秀，在建筑材料、水泥制品、普通塑料及工業涂料中應用廣泛。

典型產品如下：

對于成本敏感型產品而言，金屬氧化物顏料依然具有較高的性價比。

3、高性能有機顏料（HPP）

隨著有機顏料技術的發展，越來越多高性能有機顏料已經能夠滿足工程塑料和高端工業涂料的耐熱要求。

相比無機顏料，高性能有機顏料最大的優勢在于顏色鮮艷、著色力高、透明度好，因此廣泛應用于汽車漆、高端塑料、包裝油墨以及電子產品外觀件。

近年來，高性能有機顏料正逐漸替代部分傳統顏料，在保持鮮艷顏色的同時兼顧耐熱和耐候性能。

四、高耐溫顏料如何選型？

很多企業在選擇顏料時，往往首先詢問："這款顏料耐多少度？"

實際上，僅依據耐熱溫度進行選型并不全面。真正合理的選型，應綜合考慮加工溫度、使用環境、顏色要求以及成本等多個因素。

一個比較實用的思路，是建立"加工溫度+使用環境"的二維選型模型。

首先，應根據樹脂加工溫度排除耐熱性能不足的產品。例如PE、PP加工溫度通常不超過230℃，多數高性能有機顏料均可滿足要求；而對于PPS、PEEK等加工溫度超過320℃的材料，則通常需要選擇復合無機顏料。

其次，應結合產品最終使用環境進行判斷。室內產品主要關注加工耐熱，而長期戶外產品則必須兼顧耐光性和耐候性，否則即使加工時顏色穩定，長期使用過程中仍可能出現褪色。

最后，再結合顏色飽和度、遮蓋力、環保法規及成本預算，選擇最適合的方案，而不是單純追求耐熱等級最高的顏料。

實際應用中，可參考下表進行初步判斷。

可以看出，真正決定顏料選型的，并不是某一個指標，而是多個性能之間的綜合平衡。

五、不同行業中的高耐溫顏料應用分析

不同材料體系的加工溫度、使用環境以及性能要求存在較大差異，因此高耐溫顏料并沒有一種能夠適用于所有應用場景。實際選型時，應結合加工工藝、產品用途及成本預算進行綜合考慮。

5.1 塑料行業

塑料加工是高耐溫顏料應用最廣泛的領域之一。隨著工程塑料在汽車、電子、電器、新能源及醫療設備等行業的普及，越來越多樹脂的加工溫度已經達到280℃以上，這對顏料的耐熱性能提出了更高要求。

例如，普通PE、PP制品通常在180～230℃完成加工，大多數高性能有機顏料即可滿足要求；而PA、PET、PBT、PC等工程塑料加工溫度普遍超過260℃，如果繼續采用普通偶氮顏料，很容易在加工過程中發生色相變化、著色力下降甚至分解。

不同塑料樹脂對顏料的要求可參考下表。

需要指出的是，并不是所有工程塑料都必須使用價格較高的復合無機顏料。例如，對于黑色、深灰色等深色制品，在滿足耐熱要求的前提下，部分改性氧化鐵或鐵鉻黑仍具有較高的性價比。因此，合理的選型應以滿足性能要求為前提，而不是單純追求最高等級產品。

5.2 粉末涂料行業

粉末涂料通常采用180～220℃固化工藝，加工溫度雖然低于工程塑料，但由于固化時間較長，對顏料熱穩定性的要求同樣較高。

此外，建筑鋁型材、護欄、門窗、幕墻等戶外產品長期暴露于紫外線、高溫及雨水環境中，因此粉末涂料使用的顏料不僅需要耐熱，還應具備優異的耐候性和耐光性。

對于戶外耐久性要求較高的產品，復合無機顏料和高性能有機顏料仍是目前的主流選擇；而室內裝飾類產品，則可根據顏色要求及成本預算靈活選擇。

值得注意的是，對于淺色粉末涂料，應優先采用金紅石型鈦白粉，以獲得更好的耐候性和長期顏色穩定性。

5.3 工業涂料行業

工業涂料涵蓋汽車OEM漆、汽車修補漆、工程機械涂料、軌道交通涂料、船舶涂料、防腐涂料等多個領域，對顏料綜合性能要求較高。

相比普通裝飾涂料，工業涂料更關注長期耐候、耐紫外線、耐化學品以及耐熱性能，因此通常采用高性能有機顏料與復合無機顏料相結合的方案。

例如汽車車身顏色，不僅需要鮮艷的色彩，還要保證多年戶外使用后顏色保持穩定；而工程機械、港口設備等產品，則更強調耐候及耐腐蝕性能。

目前常見顏色推薦如下。

對于長期戶外產品，僅滿足耐熱要求并不足夠，還應充分考慮耐候性能，否則即使加工過程中顏色穩定，長期使用后仍可能出現褪色或失光現象。

5.4 油墨行業

與塑料相比，大部分油墨的加工溫度相對較低，但在金屬印刷、熱固化油墨及高溫轉印等應用中，顏料同樣需要具備良好的耐熱性能。

例如印鐵油墨通常需要經過較高溫度的烘烤固化，如果顏料耐熱不足，容易導致顏色偏暗、光澤下降或遷移。

此外，部分電子產品標識油墨、玻璃油墨以及陶瓷裝飾油墨，還需要在更高溫度下進行燒結，因此對顏料穩定性的要求更高。

目前行業內通常根據加工工藝選擇不同類別的顏料：

5.5 陶瓷及耐火材料行業

陶瓷行業屬于高耐溫顏料應用最極端的場景之一。陶瓷釉料燒成溫度通常可達到1000℃以上，普通有機顏料在此溫度下已經完全失去著色能力，因此只能采用具有高溫穩定晶體結構的無機顏料或陶瓷色料。

例如鈷藍、鉻綠、鋯鐠黃以及部分包裹型顏料，均能夠在高溫燒結過程中保持較好的顏色穩定性，因此廣泛應用于建筑陶瓷、日用陶瓷及搪瓷產品。

不過，由于陶瓷行業的選型標準與塑料、涂料存在明顯差異，實際應用時仍應結合燒成制度及釉料體系進行測試。

六、高耐溫顏料選型流程

在實際項目開發過程中，建議按照以下思路進行選型，而不是僅依據產品說明書中的耐熱溫度進行判斷。

首先，應明確材料體系及加工工藝，包括樹脂類型、加工溫度、保溫時間以及加工設備。隨后，根據加工溫度篩選滿足耐熱要求的顏料，再結合產品是否長期戶外使用，確定耐候等級需求。

在此基礎上，再根據顏色、遮蓋力、透明度、遷移性、環保法規及成本預算進行進一步篩選，最終通過實際打樣驗證確定方案。

整個流程可歸納如下：

加工溫度 → 耐熱篩選 → 使用環境分析 → 顏色要求 → 法規要求 → 成本評估 → 打樣驗證

需要強調的是，即使顏料資料中標注了耐熱溫度，也建議在最終應用體系中進行實際測試。因為不同樹脂、助劑以及加工條件都可能影響顏料的最終表現。

七、高耐溫顏料的發展趨勢

近年來，高耐溫顏料的發展不僅體現在耐熱性能的提升，更逐漸向高耐候、多功能以及環保方向發展。

隨著新能源汽車、光伏組件、儲能設備、高端電子產品以及建筑節能材料的快速增長，下游行業對顏料提出了更高要求。例如新能源汽車中的高壓連接器、動力電池周邊塑料件以及充電設施，普遍采用PA、PBT、PPS等耐高溫工程塑料，這些應用推動了高性能有機顏料和復合無機顏料的持續發展。

另一方面，近紅外反射顏料也越來越多地應用于建筑節能涂料、冷屋面系統及工業設備表面，憑借優異的近紅外反射性能，可有效降低材料吸熱，提升建筑及工業設備的隔熱性能。

與此同時，全球環保法規不斷完善，市場對于低遷移、高耐候、長壽命顏料的需求持續增加，未來高耐溫顏料將在性能優化、顏色豐富性及加工適應性方面進一步提升。

八、總結

高耐溫顏料的選型并不是簡單地比較耐熱溫度，而是一個綜合考慮加工工藝、使用環境、顏色要求、耐候性能及成本控制的系統性工作。

對于普通塑料制品，在滿足加工溫度要求的前提下，可優先考慮具有較高性價比的高性能有機顏料或改性無機顏料；對于工程塑料、戶外粉末涂料及高端工業涂層，則建議優先選擇具有優異耐候性能的高性能有機顏料或復合無機顏料，以保證產品長期穩定使用。

無論選擇哪類產品，最終都應結合具體配方及加工條件進行實際驗證，通過顏色穩定性、耐熱性及耐候性測試確認方案是否滿足應用要求。只有將材料性能與實際工藝充分結合，才能在保證產品質量的同時，實現性能與成本之間的最佳平衡。
