在涂料生產過程中，顏料分散是決定產品顏色表現、遮蓋力、光澤度、儲存穩定性及施工性能的重要環節。即使選擇了高品質顏料，如果分散不充分，仍可能出現浮色發花、色差、光澤下降、沉降結塊等問題。因此，掌握科學的顏料分散技術，是提高涂料品質的重要基礎。

一、顏料分散的本質與三大核心作用

顏料分散是指將顏料顆粒均勻地分布于涂料體系中的過程。由于顏料粉體在生產和儲存過程中會形成不同程度的團聚體（附聚體和聚集體），分散過程遠非簡單的混合攪拌，而是需要通過機械力將團聚體打散，并利用樹脂、溶劑及分散劑等組分使顏料顆粒保持穩定分布狀態。

從實際生產角度來看，顏料分散主要包含潤濕、解聚和穩定化三個核心作用。

1. 潤濕（Wetting）

顏料表面的空氣被樹脂、溶劑或水相體系取代，使液體能夠充分覆蓋顏料顆粒表面。潤濕效率取決于液體表面張力與顏料表面能之間的匹配程度，潤濕不良時，顏料顆粒漂浮于漿料表面或形成“干粉團”包裹在內部，后續研磨效率將大幅降低。

2. 解聚（Deagglomeration）

通過高速分散機、砂磨機等設備提供的機械剪切力、沖擊力和摩擦力，將顏料的附聚體打散至接近初級粒子的狀態。值得注意的是，聚集體（以晶面結合）在外力下極難打開，而附聚體（以點、角接觸）是研磨的主要作用對象。

3. 穩定化（Stabilization）

利用分散劑吸附在顏料表面形成電荷排斥或空間位阻層，防止已分散顆粒重新聚集。穩定化的本質是構建一道動力學勢壘——因為分散體在熱力學上始終處于亞穩態，所謂“穩定”是指足夠長時間內不出現可觀測的絮凝或沉降。

二、顏料分散對涂料性能的影響

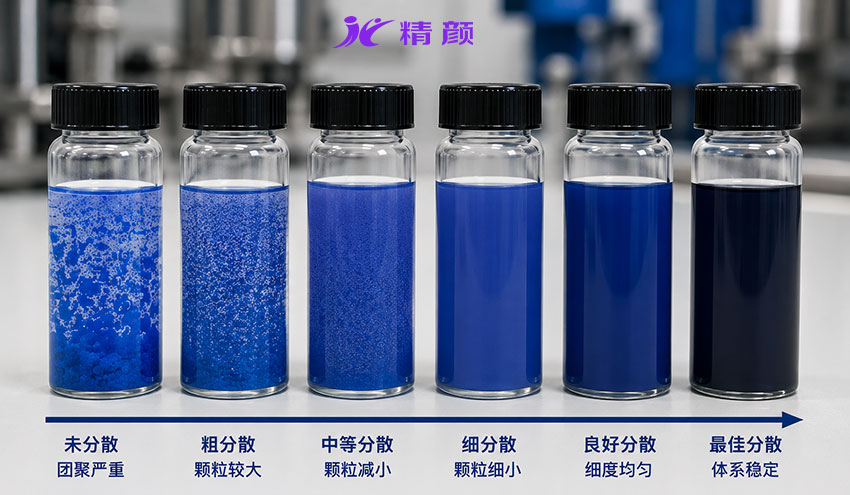

1. 顏色強度與展色效率

分散越充分，顏料顆粒越接近其初級粒徑，單位質量顏料的光吸收和散射效率越高。同等添加量下，分散良好的顏料可獲得更高的著色強度。實踐表明，分散不良可能導致著色力損失達20%-30%，企業在不知情時往往通過多加顏料來補償，造成成本浪費。

2. 遮蓋力

對于鈦白粉等依賴光散射提供遮蓋力的顏料，分散狀態直接決定其散射效率。當顏料團聚體尺寸偏離最佳散射粒徑時，散射能力顯著下降，表現為遮蓋力不足。

3. 光澤度與霧影

粗大的顏料團聚體會凸出涂膜表面，破壞漆膜的平整度，導致光澤降低和霧影值升高。因此，高光澤涂料通常對顏料分散細度有較高要求。

4. 儲存穩定性

分散不足的體系中，顏料顆粒間缺乏足夠排斥力，會緩慢絮凝、沉降，嚴重時形成硬結塊且無法再分散，直接縮短產品貨架期。

5. 施工性能

分散良好的體系具有更穩定的流變特性，有助于減少刷痕、輥痕、縮孔及濕膜色差，保障大面積施工的均勻性。

三、影響顏料分散效果的主要因素

1. 顏料本身的表面性質

不同顏料的粒徑、比表面積、表面極性和表面官能團差異顯著：

• 無機顏料（如鈦白粉、氧化鐵）：顆粒較粗，表面帶有極性羥基，相對容易潤濕，但比重較大，沉降傾向需關注。

• 有機顏料：粒徑細小，比表面積大，團聚傾向強，對分散劑的吸附能力依賴于π-π相互作用和氫鍵。

• 炭黑：比表面積可高達100-300 m²/g，吸油量高，表面化學結構復雜（含羧基、羥基、醌基等），是涂料中最難分散的顏料之一。

實操提示：處理高比表面積顏料（如炭黑、酞菁藍）時，分散劑用量需相應上調，不能與鈦白粉配方等量齊觀。

2. 分散劑的選擇與用量確定

分散劑是顏料分散體系中最關鍵的助劑，其作用包括：降低表面張力加速潤濕、吸附于顆粒表面提供排斥力、抑制絮凝和返粗。

選型原則：

• 無機顏料（極性表面）→ 選用含酸性錨固基團的分散劑；

• 有機顏料/炭黑（非極性或弱極性表面）→ 選用含多環芳烴或胺基錨固基團的分散劑；

• 水性體系 → 選用水溶性高分子嵌段分散劑；

• 溶劑型體系 → 溶劑化鏈段需與溶劑和樹脂相容。

分散劑用量陷阱（極其關鍵）：

分散劑的最佳用量并非按顏料質量的固定百分比機械套用。用量不足時，顏料表面未被完全覆蓋，未保護區域易發生橋接絮凝；用量過量時，游離分散劑會競爭吸附、增加體系親水性（水性體系）或充當增塑劑降低涂膜耐性，還可能導致嚴重起泡。

確定方法：通過“梯度用量實驗”——固定研磨工藝，以顏料質量為基準，按不同比例（如2%、4%、6%、8%、10%）加入分散劑，測定研磨色漿的最低粘度點或涂膜的展色力最高點，該點對應用量即為該顏料-分散劑組合在該體系下的最佳經濟用量。

3. 樹脂體系的潤濕貢獻

樹脂不僅是成膜物，在研磨階段也是重要的潤濕和剪切傳力介質。以下兩個要點常被忽視：

• 樹脂的潤濕能力：不同樹脂對顏料表面的潤濕速度差異顯著。例如，聚酯樹脂通常比丙烯酸樹脂對無機顏料有更好的親和性。在配方設計中，應優先選擇對目標顏料潤濕性較好的樹脂作為研磨載體。

• 色漿階段樹脂的Tg與稀釋度：選擇Tg（玻璃化轉變溫度）較低或經溶劑適度稀釋的樹脂，可顯著降低研磨色漿的粘度，提升研磨效率。 高Tg樹脂需加入更多溶劑才能達到可研磨粘度，反而稀釋了有效成分，降低了單位體積的剪切能量傳遞效率。

4. 分散設備與工藝流程

常見分散設備的選型與工藝定位：

關鍵流程認知：高速分散機與砂磨機是前后工序關系，而非替代關系。預分散效果直接決定后續砂磨的通過次數和能耗——預分散漿料中無可見“魚眼”或干粉團時，砂磨效率可提升30%以上。

5. 研磨介質（珠粒）的選型

砂磨過程中使用的研磨珠（氧化鋯、硅酸鋯、玻璃珠等），其材質、密度、粒徑和填充率均影響分散效率：

• 材質：氧化鋯珠（密度＞6.0 g/cm³）因高能量輸出和低磨損，已成為高性能涂料的主流選擇；玻璃珠（密度約2.5 g/cm³）能量較低，僅適用于低粘度、低細度要求的體系。

• 粒徑經驗法則：初始研磨珠粒徑約為進料漿料中最大團聚體粒徑的10-30倍。 同時需遵循“小珠徑適合超細分散（目標細度＜10μm），大珠徑適合快速破碎粗顆粒（目標細度＞30μm）”。過度追求小珠徑反而會降低破碎粗顆粒的效率。

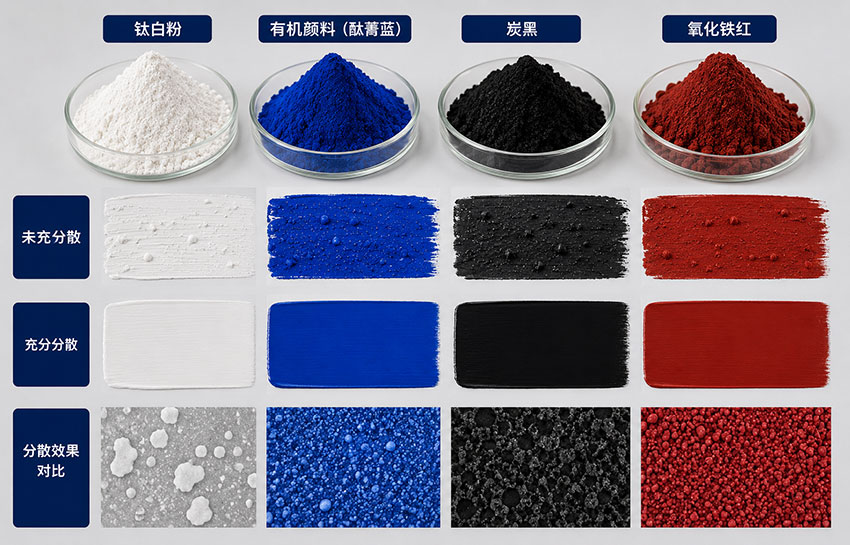

四、不同顏料的分散特點

鈦白粉

相對容易分散，表面經無機包膜處理后具備一定的分散性。注意陷阱：過度研磨（時間過長或剪切過強）會破壞其表面包膜層，導致光化學活性上升，耐候性下降，且可能產生不希望有的“過度粉碎”導致的粘度回升。

推薦策略：高速預分散結合短時間砂磨（1-2遍）即可滿足多數應用。

有機顏料（酞菁藍、喹吖啶酮、偶氮類等）

粒徑細、著色力高，但粒子間范德華引力強。需選用含芳香環錨固基團的高分子分散劑，并配合砂磨工藝，一般需研磨至細度≤10μm，高性能體系要求≤5μm。

推薦策略：分散劑用量需通過梯度實驗確定（通常為顏料量的20%-60%），采用臥式砂磨機多遍循環研磨。

炭黑

炭黑是最難分散的顏料，尤其高色素炭黑（比表面積＞200 m²/g）。吸油量極高，色漿粘度容易飆升。核心難點：炭黑表面石墨微晶結構缺乏強極性位點，分散劑錨固困難。

推薦策略：

• 選用專用炭黑分散劑（含多環芳烴錨固基團）；

• 采用“高顏料濃度+高分散劑用量”的濃縮漿工藝，通過高固含強制潤濕；

• 必要時采用多級研磨（預分散→粗磨→精磨），總研磨時間可能是有機顏料的2-3倍。

復合無機顏料（CICP）

顆粒結構穩定，表面極性適中，一般較容易實現穩定分散。常規高速分散+1-2道砂磨即可滿足細度要求，但需關注其較高比重帶來的沉降風險。

五、分散質量的評價方法

六、顏料分散常見問題及解決方案

在實際生產過程中，上述問題往往相互關聯。因此，在排查時應綜合考慮顏料、分散劑、樹脂體系以及研磨工藝等多個因素，而不僅僅關注單一環節。

七、涂料顏料分散技術的發展趨勢

隨著環保法規趨嚴和涂料性能持續升級，顏料分散技術正向以下方向演進：

• 高效環保型分散劑：水性體系用高分子嵌段分散劑，不含APEO、低VOC、可生物降解；

• 水性涂料專用分散技術：應對水性體系表面張力高、潤濕難度大的挑戰；

• 納米級顏料分散：應用于透明隔熱、抗靜電、高耐候等高端功能涂料，需配合超細研磨介質（0.1-0.3mm）和高能研磨工藝；

• 低VOC和無溶劑分散體系：活性稀釋劑替代傳統溶劑，對分散劑和研磨工藝提出全新適配要求；

• 自動化與智能化研磨控制：在線粘度計、近紅外光譜、FBRM（聚焦光束反射測量）等PAT工具實現實時監控，結合大數據模型優化終點判斷；

• 預分散顏料與商品色漿技術：將分散工序前移，由專業色漿廠完成，下游涂料廠直接調色，縮短生產流程，減少分散設備投資。

特別是在汽車涂料、工業防護涂料、粉末涂料及高端建筑涂料領域，顏料分散質量已成為決定產品性能等級和市場定位的關鍵分水嶺。

八、總結

顏料分散是涂料制造過程中最核心的技術環節之一。良好的分散不僅能夠充分發揮顏料的著色力、遮蓋力和光澤性能，還能夠提升涂料的儲存穩定性和施工效果。通過合理選擇顏料、分散劑、樹脂體系及分散設備，并優化研磨工藝參數，可以顯著提高涂料產品質量和生產效率，為高性能涂料開發提供可靠保障。
